冷卻風系統
冷卻風系統概述：
冷卻風系統是為火焰檢測器以及其它在高溫環境下工作的傳感器和設備提供冷卻風而設立的,用以保證其長期正常、穩定的工作。
冷卻風系統必須滿足每只火焰探測器所需的風量和風壓，而火焰探測器的入口風壓要比鍋爐爐膛的壓力高出一定的整定值（2000Pa），防止鍋爐燒正壓的時候損壞火焰探測器；同時每個火焰探測器冷卻風的風量不能少于每分鐘1立方米，防止溫度過高影響火焰探測器的正常工作。在鍋爐正常運行期間，不允許冷卻風機同時停運，否則將有可能燒毀火焰探測器。
冷卻風系統組成：

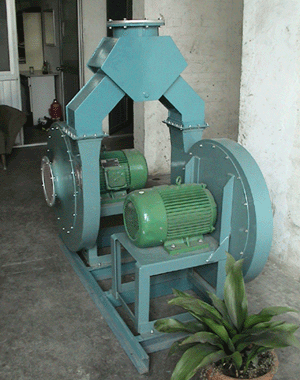

冷卻風系統主要由冷卻風機控制柜、冷卻風風斗、兩臺互為備用的冷卻風機、兩套空氣過濾器、三通路的換向擋板、檢測母管風壓的壓力開關、檢測濾網兩端壓力差值的差壓開關、火焰探測器的冷卻風軟管、以及管網和閥門等構成。
經過過濾的空氣進入火焰檢測器吹掃鏡片,并從探頭頂部的窺孔流出起到對火焰檢測器的冷卻和防塵作用,其流過的風量受控制柜的差壓開關控制。一般以送風機出口為主要冷卻風源,當送風機出口風量大于2700/h時,備用風機停止運行,當送風機出口風量低于2700/h時,備用風機自動投入運行,同時發出送風機風壓低報警信號。 |
