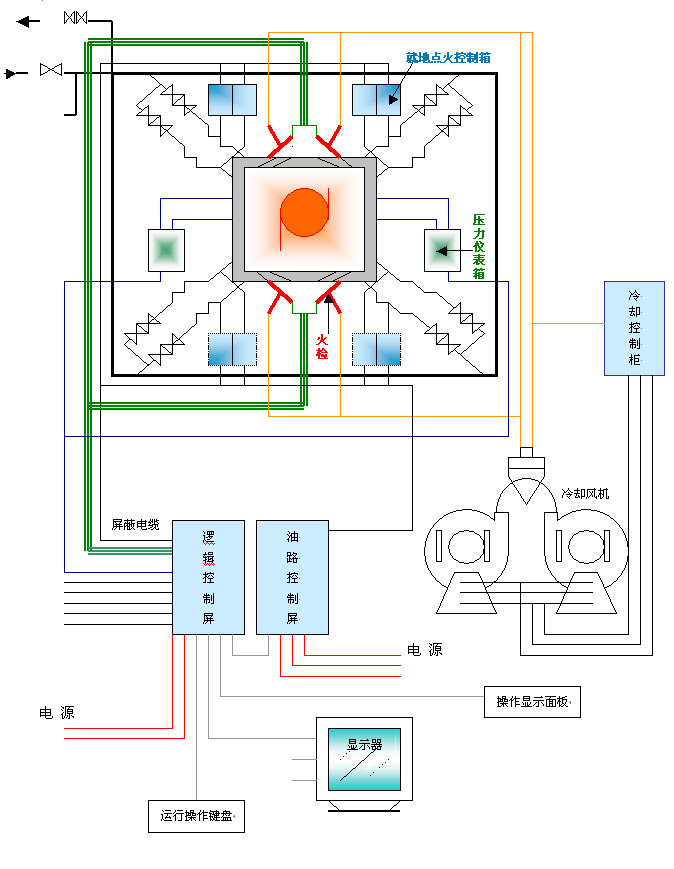

FSSS系統示意圖
概 述
鍋爐安全監護系統(Furnace Safeguard Supervisory System)簡稱FSSS,
是大型電站鍋爐必備的安全監控保護設備。可用于鍋爐的啟動、運行、停止過程中的
監控,對鍋爐的火焰、壓力、風量、液位、燃料供應等過程參數進行數據采集和處理,
并通過各種連鎖裝置使鍋爐的有關部件嚴格按照既定程序完成控制操作。當鍋爐某項
或幾項參數出現越限時,系統能夠及時向運行人員發出報警信號，必要時發出MFT跳閘
指令以切斷燃料，從而為鍋爐安全運行提供可靠的技術保障，以保證操作人員及鍋爐
設備的安全。
本公司的FSSS-CHY系統采用了全新的控制理論，配備了先進的控制軟件和硬件設
備，可靠、實用、操作簡單是每個使用者的共同感受。
主要功能：
1. 程控點火；
2. 點火前爐膛吹掃；
3. 火焰檢測和滅火保護；
4. 燃燒器的管理；
5. 主汽壓力高保護；
6. 鍋爐水位保護；
7. 現場信號異常自動報警；
8. MFT首次原因記憶和分析顯示；
9. 事故動作原因順序記錄和分析；
10.故障自診斷；
11.與DCS通訊。
FSSS-CHY-V系統構成：
FSSS-CHY-V系統是由鍋爐安全保護系統、鍋爐燃燒器程序控制系統、公共管理系統
組成完整的安全監控系統。按照系統的操作、控制及檢測執行可分為操作盤、控制屏、
現場設備三部分。
一、操作盤：
1.運行人員中央操作盤：
中央操作盤由控制屏中顯示操作板和控制臺操作鍵兩部分組成。根據需要,運行人員
可在兩處操作。
2.現場就地點火操作箱：
每個噴燃器都配有一個點火操作箱,用于燃燒器就地控制。
二、控制屏：
控制屏由邏輯屏和油路控制屏組成。
邏輯屏結構有以下幾部分組成：
1、工業控制計算機；
2、可編程控制器；
3、火焰模擬電路；
4、工程師鍵盤；
5、直流電源；
6、交流不間斷電源；
7、仿真器；
8、信號端子排。
油路控制屏有以下幾部分組成：
1、MFT跳閘輸出；
2、一、二層油槍點火驅動電路；
3、信號端子排。
三、現場設備：
1、火焰檢測器；
2、壓力取樣器；
3、壓力開關；
4、冷卻風設備；
5、油槍(點火槍)推進執裝置；
6、油路、汽路控制閥；
7、主燃油控制閥；
8、高能點火裝置。
